Speciale boiler voor terugwinning van afvalwarmte Alomvattend gebruik Warmteenergie 18000Nm3/H Verwerkingscapaciteit

Speciale boiler voor het terugwinnen van afvalwarmte

Overzicht:

Deze speciale ketel is ontworpen voor hoge temperatuur rookgassen die gesmolten zout bevatten, die worden geproduceerd door de verbranding van afvalvloeistof/afvalgas in chemische installaties.Het neemt een vijf-stappen waterval temperatuurregeling structuur, en bereikt een stabiele transformatie van gesmolten staat tot vaste as door middel van geleidelijke behandelingen, zoals een beschermende laag, een langzame koeling van de holte en een verbeterde warmtewisseling.In de eerste fase wordt een hoge temperatuur gehandhaafd om te zorgen voor een voortdurende lossing van slakken in de vloeibare toestand van gesmolten zout, en de holte van de middelste fase is nauwkeurig temperatuurgecontroleerd tot onder het smeltpunt van de as om het risico van coksen aan het eind van de staart te voorkomen;de laatste fase maakt gebruik van een geïntegreerd warmtewisselaarontwerp van de verdamper, superverwarmer en zuiniger om afvalwarmte efficiënt terug te winnen en de uitlaattemperatuur aanzienlijk te verlagen,rekening houdend met zowel de verbrandingsstabiliteit als het uitgebreide gebruik van thermische energie.

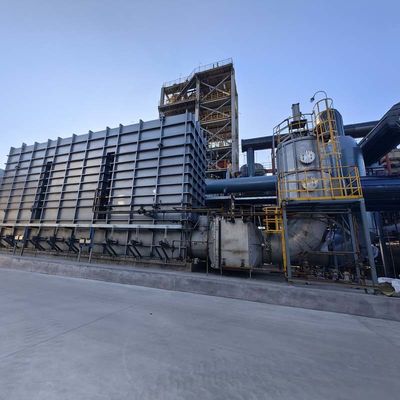

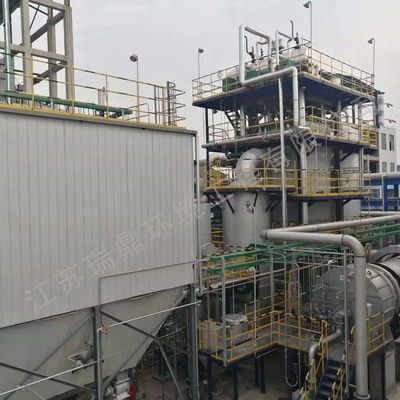

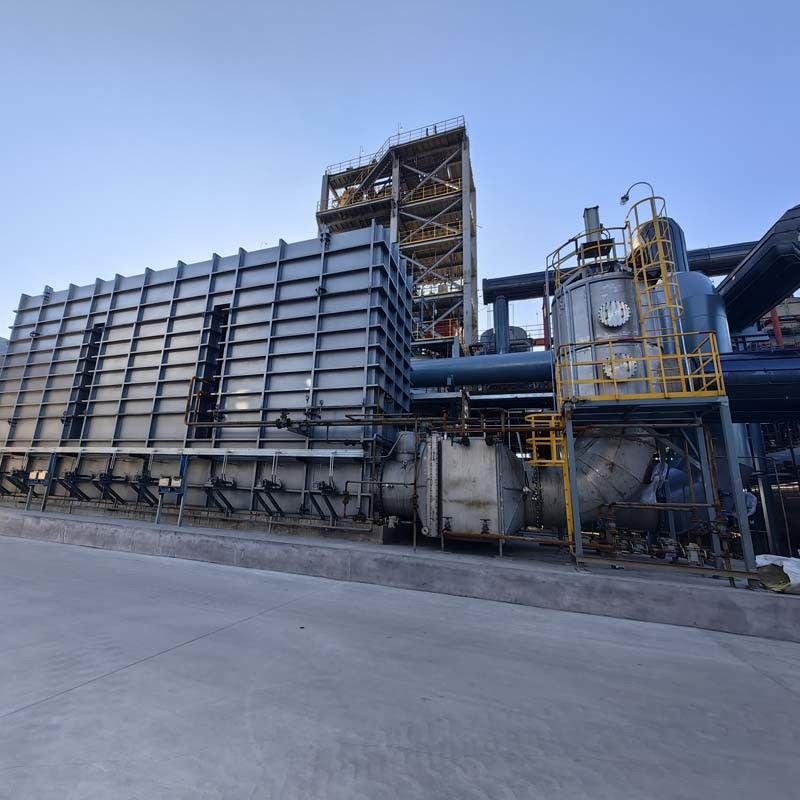

Productbeeld:

Inleiding tot het product:

Gezien de 1200°C rookgassen die gesmolten zout bevatten en die worden geproduceerd bij de verbranding van afvalvloeistoffen/afvalgassen in chemische installaties, this special boiler adopts a five-level cascade temperature control structure (one channel castable protection layer + two and three channels cavity slow cooling + four and five channels enhanced heat exchange) to achieve stable treatment of the whole process from molten state to solid ash slag.

De binnenwand van het eerste kanaal is bekleed met kastbladen om de temperatuur van de onderste rookgassen ≥950°C te handhaven, waardoor een continue slagontlading van gesmolten zoutvloeistof wordt gewaarborgd;het tweede en derde kanaalholteontwerp regelt nauwkeurig de rookgastemperatuur tot 100 °C onder het smeltpunt van de as om het risico van coksen op het achterste verwarmingsoppervlak te voorkomenDe vierkantige is voorzien van dubbele verdampers voor snelle warmte-absorptie en de vijfkantige bevat superverwarmers en driefasen-economizers.en de uiteindelijke uitlaatgastemperatuur wordt verlaagd tot 200°C, met een terugwinning van afvalwarmte van 84,7%.

Technische specificaties

Voordelen:

1) Efficiënte behandeling van gesmolten zout

Een gietbare bescherming + een nauwkeurige temperatuurregeling zorgt voor de continuïteit van het lossen van vloeibare slakken, geschikt voor vloeibare verbrandingsscenario's van zout/metaalhoudend afval.

(2) Anticokvermogen

Door middel van de technologie voor langzame koeling door holte wordt de rookgastemperatuur lager dan de kritieke waarde van het smeltpunt van de as, waardoor de frequentie van het verwijderen van coke met 80% wordt verminderd.

- Ik weet het niet.(3) Hoge warmtebelasting

Een volledig membraan watergekoelde wand bedekt 80% van het oppervlak van de warmtewisselaar, de rookgasstroomweerstand < 500 Pa en de verwerkingscapaciteit bereikt 18000 Nm3/h.

Onderzoek en ontwikkeling en productie:

Ruiding heeft het technologiecentrum voor schone verbranding van hulpbronnen in de provincie Jiangsu opgericht en het belangrijkste laboratorium van het gezamenlijke innovatiecentrum JICUI-Ruidings.

Dit.het laboratorium is uitgerust met geavanceerde detectieapparatuur, zoals ICP-inductief gekoppelde plasma-emissiespectrometrie, atomaire absorptiespectrophotometrie, atomaire fluorescentie spectrophotometrie,met een vermogen van niet meer dan 10 WHet heeft mogelijkheden voor de analyse van zware metalen, elementaire analyse, analyse van de warmtewaarde van afgassen,detectie van het smeltpunt van as, waterkwaliteitsonderzoek bij verbrandingsketels, analyses van rioolwater en analyses van vluchtige afvalstoffen, enz.

Gerelateerde producten:

Hoofdklanten:

Maatschappelijke Inleiding:

Ruiding is gespecialiseerd in de engineering, fabricage, bouw, inbedrijfstelling van industriële afvalverbranding, inclusief thermische oxidatoren (ook wel verbrandingsinstallaties genoemd),warmteterugwinningssysteem (ketel), drukvat, rookgasbehandelingssysteem (DeSOX, DeNOx) en plaatwarmtewisselaar, enz.

Ruiding is toegelaten met het milieubeschermingscertificaat Klasse 2 (afvalgassen, afvalvloeistoffen, afvalvaste behandeling) EPC-certificaat, ASME-certificaat,Vergunning voor de productie van ketels van klasse A, Klasse A ketelinstallatie en herziening en onderhoud certificaat, A2 ontwerp- en productiecertificaat voor persvat, GC1, GC2 persleiding ontwerp- en constructiecertificaat.

RoepenHet bedrijf heeft een oppervlakte van meer dan 250.000 vierkante meter en heeft bijna 300 professionele en technische medewerkers.verspreid over verschillende binnenlandse en internationale industrieën, met een aanzienlijk marktaandeel in de petrochemische industrie.

Vragen:

1Wat is de belangrijkste activiteit van het bedrijf?- Ik weet het niet.
Concentratie op onderzoek en ontwikkeling, ontwerp, productie, installatie en inbedrijfstelling van industriële afvalstoffen (afvalgassen/afvalvloeistoffen/vast afval) en speciale boilers;en ondersteunende apparatuur (zoals warmtewisselaars), slibdrogers, enz.).
2Heb je een vakbekwaamheid?
Het bedrijf heeft nu de certificering van kwaliteits-, milieu-, beroepsgezondheid en arbeidshygiëne- en veiligheidsmanagementsystemen,en heeft de kwalificatie van het tweede niveau voor contracten inzake milieubescherming, klasse B speciaal milieutechnisch ontwerp, kwalificatie voor de productie van ketels van klasse A, installatie, inspectie en onderhoudscertificaat van ketels van klasse A,A2 certificaat voor het ontwerp en de vervaardiging van drukvaten, GC1, GC2 drukleidingsontwerp- en installatiecertificaat, en kwalificatiecertificaat Klasse A milieuverontreinigingsbeheersing (afval, afvalgas, afvalvloeistof).
- Ik weet het niet.3Wat zijn de kernproducten?
(1) Verbrander voor afvalgassen:
regeneratieve thermische oxidatieoven (RTO), regeneratieve katalytische oxidatieoven (RC0), katalytische oxidatieoven (C0), hoge temperatuur thermische verbrandingsoven (T0),met een vermogen van niet meer dan 50 W
(2) Vloeibare afvalverbrander:
Vloeibare verbrandingsinstallatie voor organisch afval, vloeibare verbrandingsinstallatie voor zouthoudend afval, verbrandingsinstallatie voor residuen van zware componenten
(3) Vaste verbrandingsinstallaties:
Gecombineerde rotatieovenverbrander, gasgestuurde pyrolyseverbrander, vloeibaarbedverbrander, stappenverbrander
(4) A-kessel:
Modulaire boiler voor afvalwarmte, boiler voor tunnelwarmte, boiler voor verbrandingsinstallaties, boiler met grote holte, boiler met membraanwand, boiler voor brandbuizen
(5) Plaatwarmtewisselaar:
Volledig gelaste drukplaatwarmtewisselaar, hoogwaardige wervelbuiswarmtewisselaar, hoogwaardige spiraalbuiswarmtewisselaar
(6) Hulpmachine voor verbranding:
Slibdroger, op maat gemaakte brander, vaste afvalverbreker, VOC-katalysator
4. in welke aspecten zijn de technische voordelen weerspiegeld? heeft u ervaring met grensoverschrijdende samenwerking?

We hebben 29 gepatenteerde technologieën, die betrekking hebben op de gebieden van verbrandingsconstructie optimalisatie, warmteherstel, etc. Het bedrijf heeft een eersteklas ontwerpteam in China,die de verbrandingstechnologie beheert en vertrouwd is met de werking van verbrandingsinstallatiesDe ontwerpers hebben een solide theoretische basis en een rijke ontwerp- en praktische ervaring.zij combineren de werking van geavanceerde apparaten in binnen- en buitenland om proces- en structuurontwerp uit te voerenDe ontwerpreactie is snel en het plan kan tijdig worden gewijzigd volgens de vereisten van de koper, en optimalisatievoorstellen kunnen worden gedaan volgens de gegevens en processen van de koper.
5Wat omvat de dienstverlening?
Wij verlenen volledige dienstverlening, van projectconsultatie, ontwerp van het schema, productie van apparatuur tot installatie en inbedrijfstelling, en ondersteunen de renovatie van drukpijplijnen en ketels.
6Zijn er succesvolle gevallen voor verwijzing?
Het heeft meerdere industrieën gediend, waaronder aardolie, chemische, farmaceutische en vaste afvalverwijdering.project voor vloeibare verbranding van chemisch afval, enz.
7Hoe kan ik een offerte of samenwerking krijgen?
U kunt uw aanvragen indienen via het online formulier op de officiële website of rechtstreeks contact opnemen met:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Adres: Xinzhuang Industrial Concentration Zone, Yixing, Jiangsu, China.
8Is er een internationale zakelijke samenwerking?
Met de onafhankelijke import- en exportrechten kunnen we apparatuurexport en technische oplossingsaanpassingsdiensten leveren voor buitenlandse klanten.
