Intelligente besturing regeneratieve thermische oxidator hoge temperatuur bestand verminderen warmteverlies

Intelligente besturing regeneratieve thermische oxidator hoge temperatuur bestand verminderen warmteverlies

Overzicht:

Het gebruikt warmteopslagverbrandingstechnologie (RTO/RHT), ontbindt schadelijke gassen door oxidatie bij hoge temperaturen en vermindert de uitstoot van stikstofoxiden (NOx), waarbij aan strenge milieunormen wordt voldaan,is een ideale keuze voor de chemische en coating industrie.de keramische hitteopslag van honingraat absorbeert snel de warmte van rookgassen en brengt deze vervolgens naar koude lucht om een hoge temperatuur stabiele output te bereiken, en wordt veel gebruikt in metallurgische verwarmingsovens, smeedovens en andere scenario's.

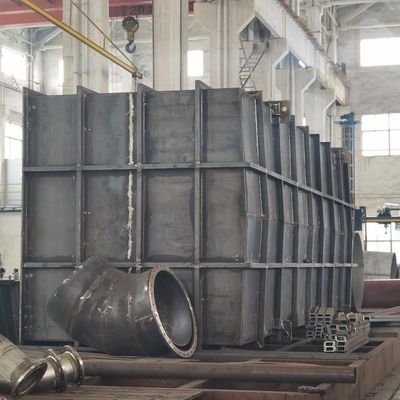

Productbeeld:

Inleiding tot het product:

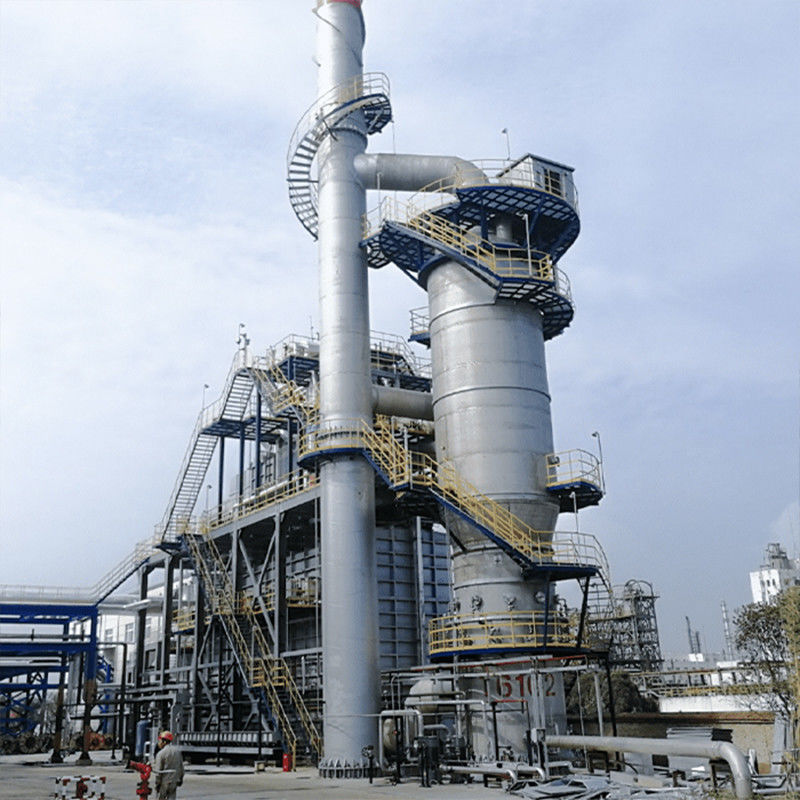

Het systeem is op maat gemaakt voor's werelds grootste productie-eenheid voor maleïneanhydride (Huizhou Yuxin).Het is de eerste in de wereld die de procesketen "RTO+TO+ waste heat cascade utilization" heeft ingevoerd voor, vloeibare organische verbindingen in lage concentratie afvalgas en organische afvalvloeistof. Het afvalgas wordt vooraf afgebroken door RTO-thermische opslag oxidatie (warmteherstel ≥ 95%),en de TO-verbranding bij hoge temperatuur (800-1000°C) versterkt de behandeling van moeilijk afbreekbare onderdelenIn combinatie met ultrahoogdrukstoomcoproductie (9,45 MPaG) is het afvalgas/afvalvloeistof tegelijkertijd onschadelijk en energiegebaseerd.SCR-denitrificatie en andere modulesHet afvalgas van de verbranding wordt na een meerfasige zuivering overeenkomstig de normen afgevoerd.een gesloten kring vormend "verontreinigingsbeheersing-energie-regeneratie-procesverwarming"De jaarlijkse waarde van de stoomvoorziening van een enkel systeem overschrijdt 100 miljoen yuan.

Capaciteit voor afvalgasbehandeling:Een enkele behandelingskapaciteit van 480.000 Nm3/h (wereldwijd grootste luchtvolume per eenheid)
Capaciteit voor vloeibare afvalbehandeling:2,5 t/h (inclusief vloeibare organische afvalstoffen)
Jaarlijkse behandelingsschaal:150.000 ton afvalgas van maleïneanhydride en ondersteunende afvalvloeistof
Stoomproductie:200 t/h (hoogdrukverzadigde stoom)
Stoomparameters: 9.45 MPaG, 535°C (rechtstreeks gebruikt voor het verwarmen van ontzout water)
Veldgebied:35m × 59m (zeer intensieve indeling)
Voorbehandeling:ontstekingsmachine, warmfilter, spuitwasser
Oxidatie-eenheid:RTO (termische regeneratieve oxidator) + TO (termische verbrandingsoven)
Nabehandeling:elektrostatische precipitator, SCR-reactor, warmtewisselaar voor ontzilting van rookgassen
Uitstootnormen:in overeenstemming met de Chinese "omvattende emissienormen voor luchtverontreinigende stoffen" (GB 16297-1996) en EU-grenzen

Theorie:
De RTO bestaat uit geïsoleerde kamers gevuld met keramische media bij hoge temperatuur.waar het keramische medium het voorverwarmt voordat het in de oxidatiekamer wordt gebrachtAls de lucht door het bed beweegt, stijgt de temperatuur snel. De oxidatie-reactie vindt plaats in de verbrandingskamer, waardoor de lucht met verontreinigende stoffen omgezet wordt in CO2 en waterdamp.het vrijgeven van een aanzienlijke hoeveelheid thermische energie.

Het hete, schone gas gaat via het tweede herstelbed en laat de warmte achter in de keramische media.het gebruik van de opgeslagen warmte om de binnenkomende lucht voor te verwarmenDoor periodiek de inlaat-, uitlaat- en zuiveringsprocessen te schakelen, verandert de stroomrichting in de oxidator, waardoor de voorverhitting, oxidatie, warmteopslag en vrijlatingsfasen worden voltooid.Dit warmteopslagproces maakt het mogelijk de tijdens de oxidatie vrijgekomen thermische energie te hergebruiken, waardoor het brandstofverbruik bij voorverwarming wordt verminderd.

Om een optimale warmterugwinningsefficiëntie te behouden, wordt de richting van de processtroom regelmatig verwisseld met behulp van automatische omleidingskleppen die door het PLC-systeem worden bestuurd.

Voordelen:
(1) Het luchtvolume van een enkele RTO bedraagt 480.000 Nm3/h, wat de grootste schaal ter wereld is en geschikt is voor de behoeften van chemische installaties van één miljoen ton.De afvalvloeistof en het afvalgas worden gecoördineerd behandeld, en de verenigbaarheid geldt voor procesderivaten zoals maleïneanhydride en ftalaanhydride.
- Ik weet het niet.
(2) De oorspronkelijke technologie voor hogedrukstoomcogeneratie van 9,45 MPaG/535 °C verbetert het warmteherstel rendement met 25% ten opzichte van het conventionele systeem.en de stoom kan rechtstreeks industriële turbines aandrijven of procesverwarming.

- Ik weet het niet.

(3) Door gebruik te maken van de RTO+TO-proceskoppelingstechnologie vermindert de RTO-pre-oxidatie het brandstofverbruik van TO, het totale VOC-verwijderingspercentage is ≥99,5% en de NOx-emissies <50 mg/m3.Het SCR-denitrificatiesysteem maakt gebruik van een lage temperatuurkatalysator (180-300°C) om zich aan te passen aan de temperatuurschommelingen van rookgassen, en de ammoniakvlucht is <3 ppm.
- Ik weet het niet.
(4) De modulaire indeling bespaart ruimte en het ondersteunende intelligente besturingssysteem realiseert onbeheerd gebruik.met een cumulatieve vermindering van de VOC's met meer dan 500- 000 ton per jaar.

Onderzoek en ontwikkeling en productie:

Ruiding heeft het technologiecentrum voor schone verbranding van hulpbronnen in de provincie Jiangsu opgericht en het belangrijkste laboratorium van het gezamenlijke innovatiecentrum JICUI-Ruidings.

Dit.het laboratorium is uitgerust met geavanceerde detectieapparatuur, zoals ICP-inductief gekoppelde plasma-emissiespectrometrie, atomaire absorptiespectrophotometrie, atomaire fluorescentie spectrophotometrie,met een vermogen van niet meer dan 10 WHet heeft mogelijkheden voor de analyse van zware metalen, elementaire analyse, analyse van de warmtewaarde van afgassen,detectie van het smeltpunt van as, waterkwaliteitsonderzoek bij verbrandingsketels, analyses van rioolwater en analyses van vluchtige afvalstoffen, enz.

Gerelateerde producten:

Hoofdklanten:

Maatschappelijke Inleiding:

Ruiding is gespecialiseerd in de engineering, fabricage, bouw, inbedrijfstelling van industriële afvalverbranding, inclusief thermische oxidatoren (ook wel verbrandingsinstallaties genoemd),warmteterugwinningssysteem (ketel), drukvat, rookgasbehandelingssysteem (DeSOX, DeNOx) en plaatwarmtewisselaar, enz.

Ruiding is toegelaten met het milieubeschermingscertificaat Klasse 2 (afvalgassen, afvalvloeistoffen, afvalvaste behandeling) EPC-certificaat, ASME-certificaat,Vergunning voor de productie van ketels van klasse A, Klasse A ketelinstallatie en herziening en onderhoud certificaat, A2 ontwerp- en productiecertificaat voor persvat, GC1, GC2 persleiding ontwerp- en constructiecertificaat.

RoepenHet bedrijf heeft een oppervlakte van meer dan 250.000 vierkante meter en heeft bijna 300 professionele en technische medewerkers.verspreid over verschillende binnenlandse en internationale industrieën, met een aanzienlijk marktaandeel in de petrochemische industrie.

Vragen:

1Wat is de belangrijkste activiteit van het bedrijf?- Ik weet het niet.
Concentratie op onderzoek en ontwikkeling, ontwerp, productie, installatie en inbedrijfstelling van industriële afvalstoffen (afvalgassen/afvalvloeistoffen/vast afval) en speciale boilers;en ondersteunende apparatuur (zoals warmtewisselaars), slibdrogers, enz.).
2Heb je een vakbekwaamheid?
Het bedrijf heeft nu de certificering van kwaliteits-, milieu-, beroepsgezondheid en arbeidshygiëne- en veiligheidsmanagementsystemen,en heeft de kwalificatie van het tweede niveau voor contracten inzake milieubescherming, klasse B speciaal milieutechnisch ontwerp, kwalificatie voor de productie van ketels van klasse A, installatie, inspectie en onderhoudscertificaat van ketels van klasse A,A2 certificaat voor het ontwerp en de vervaardiging van drukvaten, GC1, GC2 drukleidingsontwerp- en installatiecertificaat, en kwalificatiecertificaat Klasse A milieuverontreinigingsbeheersing (afval, afvalgas, afvalvloeistof).
- Ik weet het niet.3Wat zijn de kernproducten?
(1) Verbrander voor afvalgassen:
regeneratieve thermische oxidatieoven (RTO), regeneratieve katalytische oxidatieoven (RC0), katalytische oxidatieoven (C0), hoge temperatuur thermische verbrandingsoven (T0),met een vermogen van niet meer dan 50 W
(2) Vloeibare afvalverbrander:
Vloeibare verbrandingsinstallatie voor organisch afval, vloeibare verbrandingsinstallatie voor zouthoudend afval, verbrandingsinstallatie voor residuen van zware componenten
(3) Vaste verbrandingsinstallaties:
Gecombineerde rotatieovenverbrander, gasgestuurde pyrolyseverbrander, vloeibaarbedverbrander, stappenverbrander
(4) A-kessel:
Modulaire boiler voor afvalwarmte, boiler voor tunnelwarmte, boiler voor verbrandingsinstallaties, boiler met grote holte, boiler met membraanwand, boiler voor brandbuizen
(5) Plaatwarmtewisselaar:
Volledig gelaste drukplaatwarmtewisselaar, hoogwaardige wervelbuiswarmtewisselaar, hoogwaardige spiraalbuiswarmtewisselaar
(6) Hulpmachine voor verbranding:
Slibdroger, op maat gemaakte brander, vaste afvalverbreker, VOC-katalysator
4. in welke aspecten zijn de technische voordelen weerspiegeld? heeft u ervaring met grensoverschrijdende samenwerking?

We hebben 29 gepatenteerde technologieën, die betrekking hebben op de gebieden van verbrandingsconstructie optimalisatie, warmteherstel, etc. Het bedrijf heeft een eersteklas ontwerpteam in China,die de verbrandingstechnologie beheert en vertrouwd is met de werking van verbrandingsinstallatiesDe ontwerpers hebben een solide theoretische basis en een rijke ontwerp- en praktische ervaring.zij combineren de werking van geavanceerde apparaten in binnen- en buitenland om proces- en structuurontwerp uit te voerenDe ontwerpreactie is snel en het plan kan tijdig worden gewijzigd volgens de vereisten van de koper, en optimalisatievoorstellen kunnen worden gedaan volgens de gegevens en processen van de koper.
5Wat omvat de dienstverlening?
Wij verlenen volledige dienstverlening, van projectconsultatie, ontwerp van het schema, productie van apparatuur tot installatie en inbedrijfstelling, en ondersteunen de renovatie van drukpijplijnen en ketels.
6Zijn er succesvolle gevallen voor verwijzing?
Het heeft meerdere industrieën gediend, waaronder aardolie, chemische, farmaceutische en vaste afvalverwijdering.project voor vloeibare verbranding van chemisch afval, enz.
7Hoe kan ik een offerte of samenwerking krijgen?
U kunt uw aanvragen indienen via het online formulier op de officiële website of rechtstreeks contact opnemen met:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Adres: Xinzhuang Industrial Concentration Zone, Yixing, Jiangsu, China.
8Is er een internationale zakelijke samenwerking?
Met de onafhankelijke import- en exportrechten kunnen we apparatuurexport en technische oplossingsaanpassingsdiensten leveren voor buitenlandse klanten.
