Stoomrecycling tot thermische oxidator Verminderd warmte-uitwisselingsverlies Kleine voetafdruk 22 T/H Stoom co-generatie

Stoomrecycling Termische regeneratieve oxidator Verminderde warmtewisselingsverlies Kleine voetafdruk

Overzicht:

in het proces van het walsen en de warmtebehandeling van staal,de regeneratieovens bereiken een uniforme temperatuurverdeling in de oven door middel van een tweerichtingsverbrandingssysteem om plaatselijke oververbranding of onvoldoende verwarming van de stalen balk te voorkomen.De warmteopslagcapaciteit bij hoge temperaturen (boven 1200°C) kan de productie van ijzeroxide aanzienlijk verminderen en de staalopbrengst verhogen. the regenerative heating furnace saves more than 40% energy compared to the traditional pusher furnace and has become a standard equipment for modern steel plants to reduce energy consumption per ton of steel.

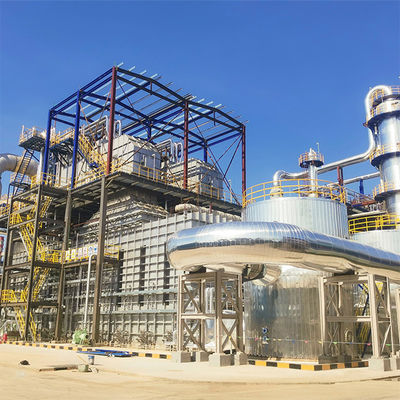

Productbeeld:

Inleiding tot het product:

Het systeem is op maat gemaakt voor de MMA-eenheid van 100.000 ton/jaar (methylmethacrylaat).Het neemt het RTO thermische opslag oxidatie + afvalvloeistof gecoördineerde verbrandingsproces voor hoogconcentreerde organische afvalvloeistof en procesgas (inclusief recombinant vloeistof), biochemische afvalvloeistof, enz.). Door de hoge temperatuur van 1100°C worden MMA-bijproducten (zoals aldehiden en esterorganische stoffen) volledig ontbonden,en de warmtekotel wordt gebruikt om de rookgaswarmte terug te winnen om industriële superverwarmde stoom te produceren, zodat de gelijktijdige onschadelijkheid van afvalvloeistoffen en afvalgassen en de regeneratie van energie worden bereikt.Het rookgas wordt overeenkomstig de normen afgevoerd na SNCR-denitrificatie en semi-droog ontzwaveling en stofverwijdering., die een gesloten kringloop vormt van het hele proces van "verbranding-afvalwarmte-zuivering", met een jaarlijkse stoomvoorziening van meer dan 30 miljoen yuan.

- Ik weet het niet.Capaciteit voor afvalgasbehandeling:71,603 Nm3/h (inclusief MMA-afvalgas)
- Ik weet het niet.Capaciteit voor vloeibare behandeling van geconcentreerd procesafval:9,600 kg/uur
Biochemische afvalstoffen:3,000 kg/h
Recombinante vloeistofbehandelingscapaciteit:1,264 kg/uur
Stoomcogeneratie:22 t/h (oververhitte stoom)
- Ik weet het niet.Stoomparameters:4.3 MPaG, 435°C (rechtstreeks gebruikt in de productiecyclus)
- Ik weet het niet.Voetafdruk:60m×30m (moduleerd compact ontwerp)
Verbrandingsinstallatie:vloeibare afvalverbrander (950-1100°C)
Terugwinning van afvalwarmte:afvalwarmteboiler + hoogtemperatuurplaatwarmtewisselaar
Reinigingsmodule:SNCR-denitrificatie, halfdroge scrubber, geïnduceerde trekventilator
Voorbehandeling:afvalwatertoren

Theorie:
De RTO bestaat uit geïsoleerde kamers gevuld met keramische media bij hoge temperatuur.waar het keramische medium het voorverwarmt voordat het in de oxidatiekamer wordt gebrachtAls de lucht door het bed beweegt, stijgt de temperatuur snel. De oxidatie-reactie vindt plaats in de verbrandingskamer, waardoor de lucht met verontreinigende stoffen omgezet wordt in CO2 en waterdamp.het vrijgeven van een aanzienlijke hoeveelheid thermische energie.

Het hete, schone gas gaat via het tweede herstelbed en laat de warmte achter in de keramische media.het gebruik van de opgeslagen warmte om de binnenkomende lucht voor te verwarmenDoor periodiek de inlaat-, uitlaat- en zuiveringsprocessen te schakelen, verandert de stroomrichting in de oxidator, waardoor de voorverhitting, oxidatie, warmteopslag en vrijlatingsfasen worden voltooid.Dit warmteopslagproces maakt het mogelijk de tijdens de oxidatie vrijgekomen thermische energie te hergebruiken, waardoor het brandstofverbruik bij voorverwarming wordt verminderd.

Om een optimale warmterugwinningsefficiëntie te behouden, wordt de richting van de processtroom regelmatig verwisseld met behulp van automatische omleidingskleppen die door het PLC-systeem worden bestuurd.

Voordelen:
(1) Het enkelvoudige systeem is compatibel met drie soorten complexe media: geconcentreerde afvalvloeistof, biochemische afvalvloeistof en recombinante vloeistof.het probleem van "variabele vloeibare afvalcomponenten en grote schommelingen van de warmtewaarde" in het MMA-proces oplossen.

(2) De verbrandingsinstallatie kan bestand zijn tegen temperaturen tot 1100°C en heeft een verblijfstijd van ≥ 2 seconden, waardoor dioxinen en moeilijk afbreekbare componenten volledig worden ontbonden.

(3) De stoomparameters zijn aangepast aan de behoeften van het chemische installatienetwerk om secundaire warmtewisselingsverliezen te verminderen.

(4) Het biedt een geïntegreerde oplossing voor "milieubescherming, naleving van de voorschriften, hergebruik van stoom, kostenreductie en efficiëntieverbetering" voor chemische projecten met een hoge toegevoegde waarde, zoals MMA,bijdragen aan de verwezenlijking van de doelstelling van een "bijna nul-emissie" fabriek.

Onderzoek en ontwikkeling en productie:

Ruiding heeft het technologiecentrum voor schone verbranding van hulpbronnen in de provincie Jiangsu opgericht en het belangrijkste laboratorium van het gezamenlijke innovatiecentrum JICUI-Ruidings.

Dit.het laboratorium is uitgerust met geavanceerde detectieapparatuur, zoals ICP-inductief gekoppelde plasma-emissiespectrometrie, atomaire absorptiespectrophotometrie, atomaire fluorescentie spectrophotometrie,met een vermogen van niet meer dan 10 WHet heeft mogelijkheden voor de analyse van zware metalen, elementaire analyse, analyse van de warmtewaarde van afgassen,detectie van het smeltpunt van as, waterkwaliteitsonderzoek bij verbrandingsketels, analyses van rioolwater en analyses van vluchtige afvalstoffen, enz.

Gerelateerde producten:

Hoofdklanten:

Maatschappelijke Inleiding:

Ruiding is gespecialiseerd in de engineering, fabricage, bouw, inbedrijfstelling van industriële afvalverbranding, inclusief thermische oxidatoren (ook wel verbrandingsinstallaties genoemd),warmteterugwinningssysteem (ketel), drukvat, rookgasbehandelingssysteem (DeSOX, DeNOx) en plaatwarmtewisselaar, enz.

Ruiding is toegelaten met het milieubeschermingscertificaat Klasse 2 (afvalgassen, afvalvloeistoffen, afvalvaste behandeling) EPC-certificaat, ASME-certificaat,Vergunning voor de productie van ketels van klasse A, Klasse A ketelinstallatie en herziening en onderhoud certificaat, A2 ontwerp- en productiecertificaat voor persvat, GC1, GC2 persleiding ontwerp- en constructiecertificaat.

RoepenHet bedrijf heeft een oppervlakte van meer dan 250.000 vierkante meter en heeft bijna 300 professionele en technische medewerkers.verspreid over verschillende binnenlandse en internationale industrieën, met een aanzienlijk marktaandeel in de petrochemische industrie.

Vragen:

1Wat is de belangrijkste activiteit van het bedrijf?- Ik weet het niet.
Concentratie op onderzoek en ontwikkeling, ontwerp, productie, installatie en inbedrijfstelling van industriële afvalstoffen (afvalgassen/afvalvloeistoffen/vast afval) en speciale boilers;en ondersteunende apparatuur (zoals warmtewisselaars), slibdrogers, enz.).
2Heb je een vakbekwaamheid?
Het bedrijf heeft nu de certificering van kwaliteits-, milieu-, beroepsgezondheid en arbeidshygiëne- en veiligheidsmanagementsystemen,en heeft de kwalificatie van het tweede niveau voor contracten inzake milieubescherming, klasse B speciaal milieutechnisch ontwerp, kwalificatie voor de productie van ketels van klasse A, installatie, inspectie en onderhoudscertificaat van ketels van klasse A,A2 certificaat voor het ontwerp en de vervaardiging van drukvaten, GC1, GC2 drukleidingsontwerp- en installatiecertificaat, en kwalificatiecertificaat Klasse A milieuverontreinigingsbeheersing (afval, afvalgas, afvalvloeistof).
- Ik weet het niet.3Wat zijn de kernproducten?
(1) Verbrander voor afvalgassen:
regeneratieve thermische oxidatieoven (RTO), regeneratieve katalytische oxidatieoven (RC0), katalytische oxidatieoven (C0), hoge temperatuur thermische verbrandingsoven (T0),met een vermogen van niet meer dan 50 W
(2) Vloeibare afvalverbrander:
Vloeibare verbrandingsinstallatie voor organisch afval, vloeibare verbrandingsinstallatie voor zouthoudend afval, verbrandingsinstallatie voor residuen van zware componenten
(3) Vaste verbrandingsinstallaties:
Gecombineerde rotatieovenverbrander, gasgestuurde pyrolyseverbrander, vloeibaarbedverbrander, stappenverbrander
(4) A-kessel:
Modulaire boiler voor afvalwarmte, boiler voor tunnelwarmte, boiler voor verbrandingsinstallaties, boiler met grote holte, boiler met membraanwand, boiler voor brandbuizen
(5) Plaatwarmtewisselaar:
Volledig gelaste drukplaatwarmtewisselaar, hoogwaardige wervelbuiswarmtewisselaar, hoogwaardige spiraalbuiswarmtewisselaar
(6) Hulpmachine voor verbranding:
Slibdroger, op maat gemaakte brander, vaste afvalverbreker, VOC-katalysator
4. in welke aspecten zijn de technische voordelen weerspiegeld? heeft u ervaring met grensoverschrijdende samenwerking?

We hebben 29 gepatenteerde technologieën, die betrekking hebben op de gebieden van verbrandingsconstructie optimalisatie, warmteherstel, etc. Het bedrijf heeft een eersteklas ontwerpteam in China,die de verbrandingstechnologie beheert en vertrouwd is met de werking van verbrandingsinstallatiesDe ontwerpers hebben een solide theoretische basis en een rijke ontwerp- en praktische ervaring.zij combineren de werking van geavanceerde apparaten in binnen- en buitenland om proces- en structuurontwerp uit te voerenDe ontwerpreactie is snel en het plan kan tijdig worden gewijzigd volgens de vereisten van de koper, en optimalisatievoorstellen kunnen worden gedaan volgens de gegevens en processen van de koper.
5Wat omvat de dienstverlening?
Wij verlenen volledige dienstverlening, van projectconsultatie, ontwerp van het schema, productie van apparatuur tot installatie en inbedrijfstelling, en ondersteunen de renovatie van drukpijplijnen en ketels.
6Zijn er succesvolle gevallen voor verwijzing?
Het heeft meerdere industrieën gediend, waaronder aardolie, chemische, farmaceutische en vaste afvalverwijdering.project voor vloeibare verbranding van chemisch afval, enz.
7Hoe kan ik een offerte of samenwerking krijgen?
U kunt uw aanvragen indienen via het online formulier op de officiële website of rechtstreeks contact opnemen met:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Adres: Xinzhuang Industrial Concentration Zone, Yixing, Jiangsu, China.
8Is er een internationale zakelijke samenwerking?
Met de onafhankelijke import- en exportrechten kunnen we apparatuurexport en technische oplossingsaanpassingsdiensten leveren voor buitenlandse klanten.
