RTO+TO regeneratieve thermische oxidator / Rto Gasbehandeling Ecovriendelijke continue productie

Ondersteuning van personalisatie regeneratieve thermische oxidator Efficiënte en milieuvriendelijke continue productie

Overzicht:
Een efficiënte oplossing voor de behandeling van industriële afvalgassen, met intelligente temperatuurregeling en een verbrandingssysteem voor de opslag van warmte in meerdere kamers, dat in staat is organische afvalgassen (VOC's) te behandelen,met een warmteherstelgraad van maximaal 95%Het is een ideale keuze voor industrieën als chemie, sproeiing en farmaceutische industrie, het voldoet aan strenge milieunormen en heeft een 30% lagere bedrijfskosten dan traditionele apparatuur.

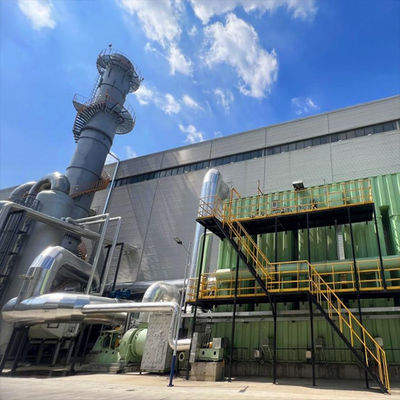

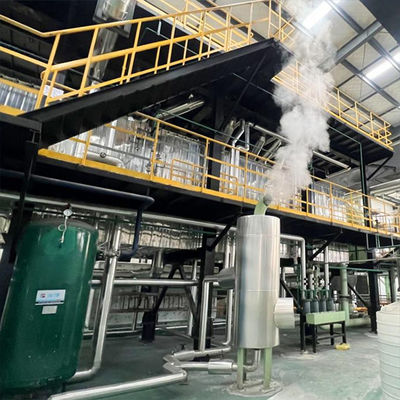

Productbeeld:

Inleiding tot het product:

OplossingRTO+TO
Verontreinigingsbron:Uitlaatgassen van koolstofvezels
Capaciteit:62700Nm3/h

Het systeem bestaat uit een regeneratieve thermische verbrandingsoven (RTO) en een rechtstreeks brandende verbrandingsoven (TO) met een verwerkingscapaciteit van 60.000 Nm3/h afvalgas (RTO) en 2,700 Nm3/h afvalgassen met een hoog en een laag koolstofgehalte (TO)De RTO verwarmt 42.000 Nm3/h afvalgas tot 180°C voor de productielijn van koolstofvezels, en het TO-bijproduct is 3,7 t/h (2,3 MPaG/300°C) oververhitte stoom voor verkoop.

Beschrijving van het RTO-systeem:
De RTO met vijf kamers verwerkt afvalgassen met een lage concentratie door ontbinding bij hoge temperatuur (900°C).het opwarmen van verse lucht tot 180~200°C voor hergebruikNa afkoeling voldoen de emissies aan de regelgeving.

TO-systeembeschrijving:
Het watergekoelde wandontwerp van de geïntegreerde oven-ketel verbrandt efficiënt afvalgassen met een hoge concentratie (meer dan 900°C).De hoge temperatuur rookgassen gaan door een afvalwarmte ketelsysteem (inclusief superverwarmer), verdamper en economiser) voor energieherwinning, gevolgd door filtering in de baghuis om te zorgen voor conformiteitsemissies.

Theorie:
De RTO bestaat uit geïsoleerde kamers gevuld met keramische media bij hoge temperatuur.waar het keramische medium het voorverwarmt voordat het in de oxidatiekamer wordt gebrachtAls de lucht door het bed beweegt, stijgt de temperatuur snel. De oxidatie-reactie vindt plaats in de verbrandingskamer, waardoor de lucht met verontreinigende stoffen omgezet wordt in CO2 en waterdamp.het vrijgeven van een aanzienlijke hoeveelheid thermische energie.

Het hete, schone gas gaat via het tweede herstelbed en laat de warmte achter in de keramische media.het gebruik van de opgeslagen warmte om de binnenkomende lucht voor te verwarmenDoor periodiek de inlaat-, uitlaat- en zuiveringsprocessen te schakelen, verandert de stroomrichting in de oxidator, waardoor de voorverhitting, oxidatie, warmteopslag en vrijlatingsfasen worden voltooid.Dit warmteopslagproces maakt het mogelijk de tijdens de oxidatie vrijgekomen thermische energie te hergebruiken, waardoor het brandstofverbruik bij voorverwarming wordt verminderd.

Om een optimale warmterugwinningsefficiëntie te behouden, wordt de richting van de processtroom regelmatig verwisseld met behulp van automatische omleidingskleppen die door het PLC-systeem worden bestuurd.

Voordelen:
(1) Hoog efficiënte energieherwinning:

RTO verwarmt de uitlaatgassen voor hergebruik in de productie, terwijl TO verkoopbare stoom genereert, waardoor een cascade van energieverbruik wordt bereikt.

(2) Dual-System Synergie:

RTO verwerkt afvalgassen met een lage concentratie; TO is gespecialiseerd in stromen met een hoge concentratie, waardoor een volledige dekking wordt gewaarborgd.

(3) Gewaarborgde conformiteitsemissies:

Hoge temperatuur oxidatie (≥ 900°C) zorgt voor volledige organische ontbinding, met een zakfiltratie voor stofvrij.

(4) Bewezen economische voordelen:

De verkoop van stoom genereert directe inkomsten, terwijl de voorverwarming van de uitlaatgassen de productie-energiecosten voor de productie stroomafwaarts verlaagt.

(5) Modulair en adaptief ontwerp:

Geïntegreerde componenten (afvalwarmteboiler, luchtvoorverwarmer, enz.) zorgen voor flexibiliteit voor complexe operationele eisen.

Onderzoek en ontwikkeling en productie:
Ruiding heeft het technologiecentrum voor schone verbranding van hulpbronnen in de provincie Jiangsu opgericht en het belangrijkste laboratorium van het gezamenlijke innovatiecentrum JICUI-Ruidings.

Dit.het laboratorium is uitgerust met geavanceerde detectieapparatuur, zoals ICP-inductief gekoppelde plasma-emissiespectrometrie, atomaire absorptiespectrophotometrie, atomaire fluorescentie spectrophotometrie,met een vermogen van niet meer dan 10 WHet heeft mogelijkheden voor de analyse van zware metalen, elementaire analyse, analyse van de warmtewaarde van afgassen,detectie van het smeltpunt van as, waterkwaliteitsonderzoek bij verbrandingsketels, analyses van rioolwater en analyses van vluchtige afvalstoffen, enz.

Gerelateerde producten:

Hoofdklanten:

Maatschappelijke Inleiding:

Ruiding is gespecialiseerd in de engineering, fabricage, bouw, inbedrijfstelling van industriële afvalverbranding, inclusief thermische oxidatoren (ook wel verbrandingsinstallaties genoemd),warmteterugwinningssysteem (ketel), drukvat, rookgasbehandelingssysteem (DeSOX, DeNOx) en plaatwarmtewisselaar, enz.

Ruiding is toegelaten met het milieubeschermingscertificaat Klasse 2 (afvalgassen, afvalvloeistoffen, afvalvaste behandeling) EPC-certificaat, ASME-certificaat,Vergunning voor de productie van ketels van klasse A, Klasse A ketelinstallatie en herziening en onderhoud certificaat, A2 ontwerp- en productiecertificaat voor persvat, GC1, GC2 persleiding ontwerp- en constructiecertificaat.

RoepenHet bedrijf heeft een oppervlakte van meer dan 250.000 vierkante meter en heeft bijna 300 professionele en technische medewerkers.verspreid over verschillende binnenlandse en internationale industrieën, met een aanzienlijk marktaandeel in de petrochemische industrie.

Vragen:

1Wat is de belangrijkste activiteit van het bedrijf?- Ik weet het niet.
Concentratie op onderzoek en ontwikkeling, ontwerp, productie, installatie en inbedrijfstelling van industriële afvalstoffen (afvalgassen/afvalvloeistoffen/vast afval) en speciale boilers;en ondersteunende apparatuur (zoals warmtewisselaars), slibdrogers, enz.).
2Heb je een vakbekwaamheid?
Het bedrijf heeft nu de certificering van kwaliteits-, milieu-, beroepsgezondheid en arbeidshygiëne- en veiligheidsmanagementsystemen,en heeft de kwalificatie van het tweede niveau voor contracten inzake milieubescherming, klasse B speciaal milieutechnisch ontwerp, kwalificatie voor de productie van ketels van klasse A, installatie, inspectie en onderhoudscertificaat van ketels van klasse A,A2 certificaat voor het ontwerp en de vervaardiging van drukvaten, GC1, GC2 drukleidingsontwerp- en installatiecertificaat, en kwalificatiecertificaat Klasse A milieuverontreinigingsbeheersing (afval, afvalgas, afvalvloeistof).
- Ik weet het niet.3Wat zijn de kernproducten?
(1) Verbrander voor afvalgassen:
regeneratieve thermische oxidatieoven (RTO), regeneratieve katalytische oxidatieoven (RC0), katalytische oxidatieoven (C0), hoge temperatuur thermische verbrandingsoven (T0),met een vermogen van niet meer dan 50 W
(2) Vloeibare afvalverbrander:
Vloeibare verbrandingsinstallatie voor organisch afval, vloeibare verbrandingsinstallatie voor zouthoudend afval, verbrandingsinstallatie voor residuen van zware componenten
(3) Vaste verbrandingsinstallaties:
Gecombineerde rotatieovenverbrander, gasgestuurde pyrolyseverbrander, vloeibaarbedverbrander, stappenverbrander
(4) A-kessel:
Modulaire boiler voor afvalwarmte, boiler voor tunnelwarmte, boiler voor verbrandingsinstallaties, boiler met grote holte, boiler met membraanwand, boiler voor brandbuizen
(5) Plaatwarmtewisselaar:
Volledig gelaste drukplaatwarmtewisselaar, hoogwaardige wervelbuiswarmtewisselaar, hoogwaardige spiraalbuiswarmtewisselaar
(6) Hulpmachine voor verbranding:
Slibdroger, op maat gemaakte brander, vaste afvalverbreker, VOC-katalysator
4. in welke aspecten zijn de technische voordelen weerspiegeld? heeft u ervaring met grensoverschrijdende samenwerking?

We hebben 29 gepatenteerde technologieën, die betrekking hebben op de gebieden van verbrandingsconstructie optimalisatie, warmteherstel, etc. Het bedrijf heeft een eersteklas ontwerpteam in China,die de verbrandingstechnologie beheert en vertrouwd is met de werking van verbrandingsinstallatiesDe ontwerpers hebben een solide theoretische basis en een rijke ontwerp- en praktische ervaring.zij combineren de werking van geavanceerde apparaten in binnen- en buitenland om proces- en structuurontwerp uit te voerenDe ontwerpreactie is snel en het plan kan tijdig worden gewijzigd volgens de vereisten van de koper, en optimalisatievoorstellen kunnen worden gedaan volgens de gegevens en processen van de koper.
5Wat omvat de dienstverlening?
Wij verlenen volledige dienstverlening, van projectconsultatie, ontwerp van het schema, productie van apparatuur tot installatie en inbedrijfstelling, en ondersteunen de renovatie van drukpijplijnen en ketels.
6Zijn er succesvolle gevallen voor verwijzing?
Het heeft meerdere industrieën gediend, waaronder aardolie, chemische, farmaceutische en vaste afvalverwijdering.project voor vloeibare verbranding van chemisch afval, enz.
7Hoe kan ik een offerte of samenwerking krijgen?
U kunt uw aanvragen indienen via het online formulier op de officiële website of rechtstreeks contact opnemen met:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Adres: Xinzhuang Industrial Concentration Zone, Yixing, Jiangsu, China.
8Is er een internationale zakelijke samenwerking?
Met de onafhankelijke import- en exportrechten kunnen we apparatuurexport en technische oplossingsaanpassingsdiensten leveren voor buitenlandse klanten.
